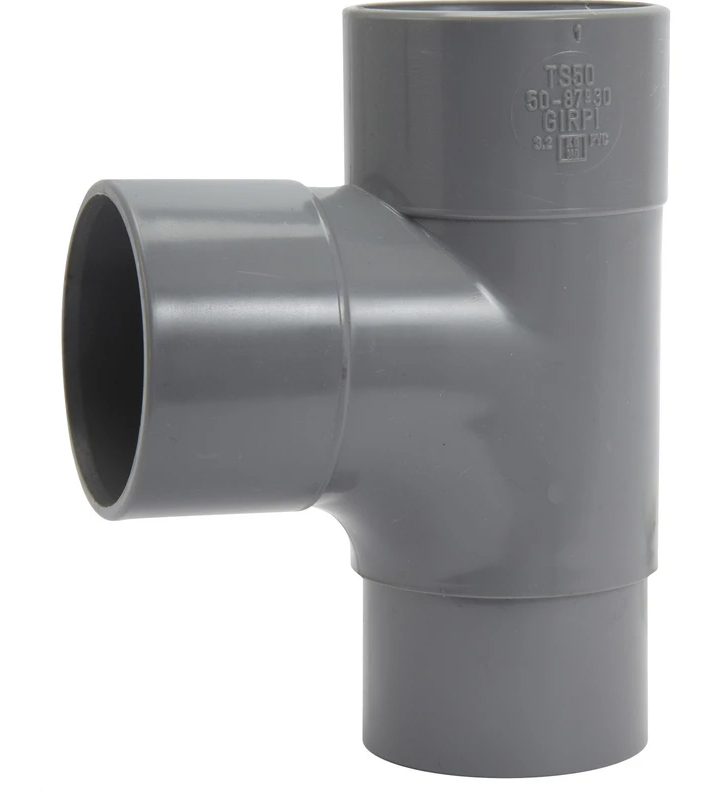

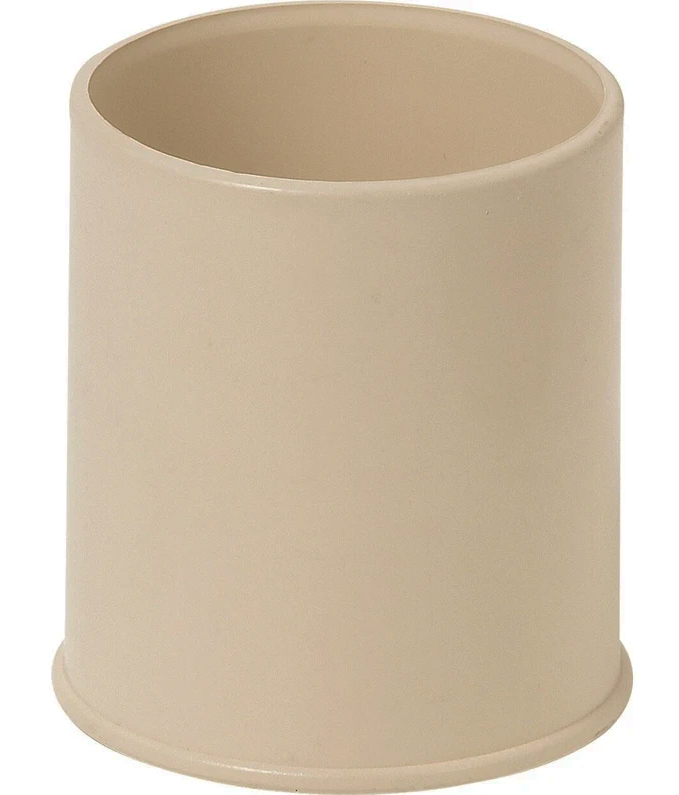

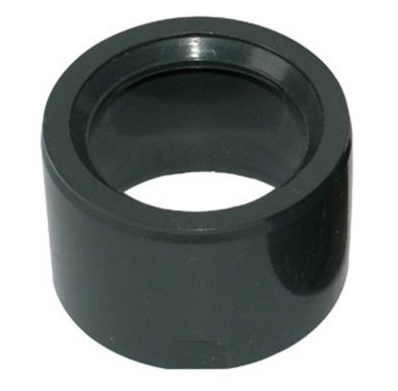

Les photos ci-contre montrent un collecteur préparé à partir d'un élément de gouttière demi-ronde de diamètre 70 mm (naissance de gouttière) correspondant à une descente de diamètre 50 mm, un manchon et un té DN50 (constituant le "tuyau extérieur"), et un tube DN32 pour le "tuyau intérieur". Le tube intérieur DN32 est positionné pour que son extrémité supérieure arrive quelques millimètres en dessous du fond de la gouttière (plus haut, de l'eau séjournerait dans la gouttière lorsque le réservoir d'eau de pluie est plein, plus bas, on perdrait en pression). Il est fixé au niveau de la branche inférieure de té DN50 par deux "réductions incorporées" 40/32 et 50/40 emboitées l'une dans l'autre (le tube traverse les réducteurs de part en part). La partie inférieure du tube DN32 est reliée à la descente d'eau pluviale par une union 3 pièces DN32 (avec un coude sur la photo). La branche perpendiculaire du té DN50 correspond à la sortie vers la réserve d'eau. Elle est réduite en DN16 par emboitement de plusieurs "réductions incorporées", puis raccordée au circuit par une union 3 pièces DN16. Toute la surface intérieure de la naissance de gouttière est tapissée d'un fin grillage (genre moustiquaire) qui sert à empêcher le passage de corps étrangers vers la réserve d'eau de pluie. Le grillage est facilement maintenu sur les côtés par les joints de gouttière (entre la gouttière et la naissance de gouttière). Il est coupé en croix au niveau de l'extrémité du tube central, les quatre coins ainsi formés étant repliés dans le tube, et maintenus en place par un mince tube enfoncé en force (cliquez). Remarques : Cet exemple utilise un tube d'évacuation de diamètre 32 mm, ce qui ne permet pas d'écouler un débit très important. Il est utilisé avec une toiture de petite surface. Le fin grillage placé au fond de la gouttière est efficace pour empêcher l'encrassement du circuit d'eau de pluie. Il est nécessaire de le néttoyer régulièrement pour éviter son colmatage, même si l'essentiel des débris est entrainé vers l'évacuation lors des fortes pluies. | ![]() |
